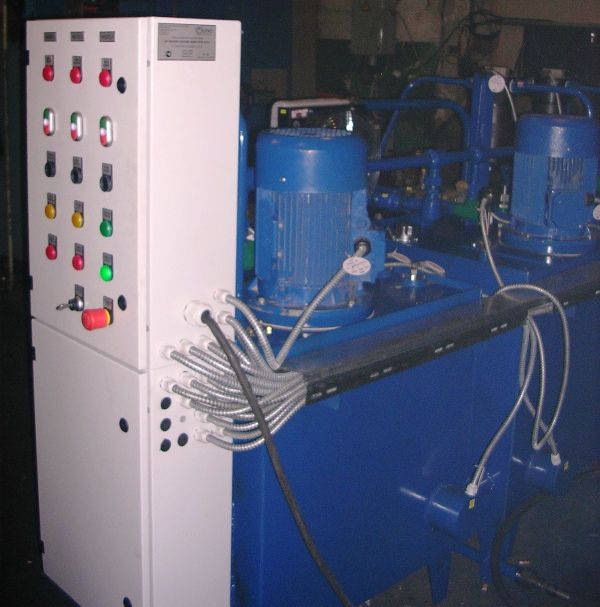

Шкаф управления насосной станцией (ШУН)

Современное электротехническое оборудование, предназначенное для автоматизации и диспетчеризации насосных установок различного назначения. Шкафы управления серии ШУН обеспечивают надежную защиту и эффективную работу электродвигателей в системах жилищно-коммунального хозяйства (водоснабжение, водоотведение), промышленного водоснабжения, гидропривода, а также при перекачке технических жидкостей, масел, рассолов и других сред.

Основные характеристики
Тип нагрузки: Трехфазные асинхронные электродвигатели с короткозамкнутым ротором.

Диапазон мощностей: от 0,37 до 250 кВт.

Номинальное напряжение: 380В, 50Гц (возможна адаптация под другие параметры по запросу).

Количество управляемых насосов: от 1 до 4 (в зависимости от выбранной схемы).

Классификация по типу управления
Оборудование делится на несколько основных модификаций в зависимости от требуемого режима работы и энергоэффективности:

ШУН-НР (Нерегулируемый)

Насосы: 1-2.

Пуск: Прямой или плавный (встроенное УПП или схема «звезда/треугольник»).

Применение: Объекты, не требующие плавной регулировки производительности.

ШУН-КР (Каскадное регулирование)

Насосы: 2-4.

Пуск: Прямой или плавный.

Принцип работы: Поддержание заданного параметра (давления, уровня) путем последовательного включения/отключения насосов.

ШУН-ЧР (Частотное регулирование)

Насосы: 1-4.

Комплектация: Индивидуальный преобразователь частоты (ПЧ) на каждый насос.

Принцип работы: Плавное регулирование скорости вращения каждого двигателя для точной поддержки параметров и максимальной энергоэффективности.

ШУН-КЧР (Каскадно-частотное регулирование)

Насосы: 2-4.

Конфигурация: Один общий ПЧ + прямой/плавный пуск ведомых насосов (система «ведущий-ведомый»).

Принцип работы: Оптимальное сочетание энергосбережения частотного привода и надежности каскадной схемы.

Классификация по назначению и условиям эксплуатации
Шкафы разрабатываются с учетом специфики объекта и могут применяться в составе:

Станций 1-го и 2-го подъема;

Насосных станций повышения давления;

Дренажных и канализационных насосных станций (КНС);

Перекачивающих станций и станций гидропривода.

Климатическое исполнение:
Стандартное: Для установки в отапливаемых помещениях (от +5°C до +40°C).

Утепленное: Для уличной установки в широком диапазоне температур (от -40°C до +40°C).

Контейнерное: ШУН в составе утепленного блок-контейнера.

Взрывозащищенное: В корпусе Ex-исполнении для эксплуатации во взрывоопасных зонах.

Дополнительные опции и функциональность
Для повышения уровня автоматизации и интеграции в инженерные сети зданий и предприятий, ШУН может комплектоваться следующими системами:

Автоматический ввод резерва (АВР): Обеспечение бесперебойного питания.

Режимы управления: Выбор режимов «Местный»/«Дистанционный», «Ручной»/«Автоматический».

Управление вспомогательным оборудованием: Автоматизация работы задвижек, систем вентиляции, обогрева и т.д.

Контроллер и диспетчеризация: Встроенный программируемый логический контроллер (ПЛК) с человеко-машинным интерфейсом (ЧМИ) для автономной работы по гибким алгоритмам.

Удаленный мониторинг: Установка GSM-модема для передачи аварийных сигналов и телеметрии на пульт диспетчера.

Индивидуальный подход
ООО «БРИЗ» осуществляет полный цикл разработки и производства ШУН. Мы готовы предложить как типовые решения, так и создать индивидуальный проект на основе опросного листа или технического задания, учитывая все особенности вашей насосной станции и пожелания к функционалу.
