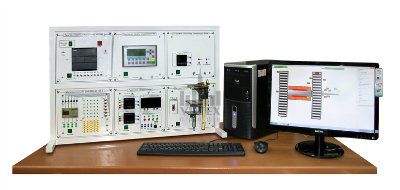

Промышленная автоматика Siemens. Исполнение настольное компьютерное.ПА-Siemens-1200-НК

Габариты без ноутбука и двигателя 450х600х300. Масса, не более 15 кг



Лабораторный стенд позволяет изучить технические характеристики и системы программирования промышленного логического контроллера, сенсорной панели оператора, преобразователя частоты, и различных сетевых интерфейсов, а также реализовать системы автоматизации на их основе.

Состав
Стойка с модулями: питания комплекса, программируемого логического контроллера S7-1200, модуль сенсорной панели оператора КТР, модуль преобразователя частоты SINAMICS.
Комплект вспомогательного оборудования для проведения лабораторных работ.
Ноутбук.
Комплект соединительных кабелей и проводов.
Техническое описание лабораторного комплекса.
Методические указания к проведению лабораторных работ.
Компакт-диски с программным обеспечением и комплектом технической документации


Перечень лабораторных работ

1. Изучение технических характеристик и основ программирования промышленного логического контроллера:
– конфигурирование контроллера S7-1200 в среде TIA Portal;
– программирование контроллера S7-1200 на языке лестничных диаграмм (LD);
– решение задач цикловой автоматики;
– основы работы с аналоговыми сигналами.
2. Изучение технических характеристик и основ программирования сенсорной панели оператора:
– конфигурирование сенсорной панели оператора КТР в среде TIA Portal;
– программирование сенсорной панели оператора КТР.
3. Изучение технических характеристик и основ программирования преобразователя частоты:
– ввод параметров двигателя в память преобразователя частоты;
– частотный пуск асинхронного двигателя;
– изменение времени пуска и торможения;
– программирование фиксированных скоростей двигателя;
– изменение режима торможения двигателя.
4. Изучение автоматизации технологических процессов (4 варианта виртуальных объектов):
– механизмы управления крышкой нагревательных колодцев обжимного прокатного стана (нагревательный колодец);
– участок сортировки и пакетирования годных и бракованных листов металла (сортировка листов);
– участок транспортировки труб большого диаметра;
– линия химической обработки деталей (химическая линия).
5. Изучение автоматизации технологических процессов (1 вариант симуляции объекта):
– участок транспортировки заготовок в методическую печь (методическая печь).
6. Изучение промышленной сети PROFINET:
– основные характеристики сети;
– конфигурирование сети в среде TIA Portal.
7. Изучение промышленной сети на базе стандарта RS485:
– основные характеристики сети;
– управление преобразователем частоты от ПЛК по сети.
